Bušenje s mikro-udarom

Svijet ne stoji u mjestu i dijamantne tehnologije se neprestano razvijaju, omogućujući da se razni zadaci obavljaju brže i učinkovitije.

Ne tako davno na tržištu su se pojavile posebne strojeve za suho bušenje s mikro-udar tehnologijom koje su brzo stekle popularnost.

Zahvaljujući ovoj tehnologiji, brzina suhog obrade građevinskih materijala povećala se nekoliko puta! Upravo o toj tehnologiji želimo vam pričati.

Dizajn mikrokucajućeg sustava

Ovaj sustav u dijamantnim bušilicama radi po principu sličnom standardnoj udarnoj bušilici.

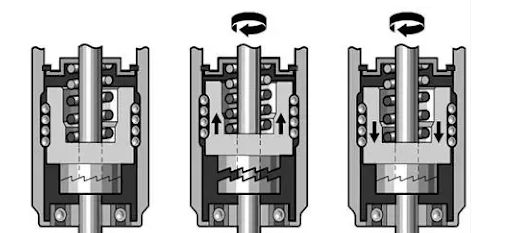

Mehanizam se sastoji od dva zupnjaka čiji se zubi tijekom rotacije uključuju i isključuju, stvarajući mali udarac.

Zahvaljujući velikoj brzini rotacije ove opreme, postiže se vrlo visoka frekvencija udaraca — do 50.000 udaraca u minuti. Jeste li znali da je bušenje građevinskih materijala dijamantnim vrhom u suštini mikro-grebanje materijala dijamantnim rubovima?

Međutim, rad s mikro-udarom nije samo grebanje — on kombinira grebanje i drobljenje. Drobljenje je proces koji troši manje energije i produktivniji je. Zato je brzina bušenja s mikro-udarom znatno veća nego kod konvencionalnog bušenja.

Mikro-udarni bušaći strojevi razlikuju se od udarnih čekića i običnih udarnih bušilica po mnogim parametrima. Na što biste trebali obratiti pozornost pri odabiru takve opreme?

• Snaga

• Brzina rotacije vretena

• Broj udaraca u minuti

• Maksimalni dozvoljeni promjer alata

• Tip montaže vretena

• Mogućnost odvođenja prašine

• Mogućnost montaže na stalak

Osim ovih parametara, postoji još jedan čimbenik koji gotovo nijedan proizvođač ne navodi — amplituda udarca. Prema našim istraživanjima, ta vrijednost može varirati od 0,3 mm do 0,85 mm i ovisi o visini zupaca mehanizma za povratak.

Uz malu amplitudu udarca operater praktički ne osjeća nikakve vibracije tijekom rada, što proces čini mnogo ugodnijim. Međutim, kako se amplituda povećava, vibracije postaju sve primjetnije.

Osim umora operatera, amplituda udarca uvelike utječe na vijek trajanja burgije i — u manjoj mjeri — na brzinu bušenja. Što je udarac jači, to je vijek trajanja burgije kraći.

Trenutačno na tržištu nema mnogo modela mikrokucajućih bušilica, ali njihove karakteristike mogu znatno varirati.

Najpopularnija oprema

Iznad smo već spomenuli ključne parametre na koje treba obratiti pozornost pri odabiru takvih bušilica.

Sada ćemo dublje zaći u ovu temu i detaljno ispitati kako se ti parametri razlikuju među najčešće korištenim modelima mikro-udarnih bušilica.

Marka	Model	Snaga (kW)	Obr/min	Udarci/min	Max Ø (mm)	Montaža
Eibenstock	ESD 1801	1,8 kW	2050	41000	90	M18
Milwaukee	DD2-160XE	1,5 kW	1500 (890) 3000 (1770)	48000	162, 90	M18
AEG	DB 1500-2XE	1,5 kW	1500 (890) 3000 (1770)	48000	162, 90	M18
Cayken	SCY-916PD	2,3 kW	1700	34000	160	1 1/4 UNC 1/2 GAS
Cayken	SCY-18/2PA	1,9 kW	720 1230/1780	28000 30240	132	M18
KEOS	PULSAR KS-180	2,3 kW	950 1700	34000	162	1 1/4 UNC 1/2 plin
WEKA	DSK15SP-L	2,0 kW	900 (540) 2000 (1200)	-	200	1 1/4 UNC
BAIER	BDB 829	2,15 kW	725 1500	14500 30000	252	1 1/4 UNC 1/2 plin
BAIER	BDB 825	1,8 kW	1150	28000	200	1 1/4 UNC 1/2 GAS
Cardi	DP2200 ME-16	2,2 kW	1200 (880)	28800 21000	162	1 1/4 UNC
Cardi	P2000 MS-13-K	2,0 kW	2000 (1350)	34000 23000	162	M18
Cardi	DPH 3000 ME-17	3,0 (3,65) kW	1250 (840)	30000 20160	202	1 1/4 UNC
Cardi	DPH 3500 SE	3,42 (4,4) kW	668 (438) 1096 (718) 1826 (1196)	16030 (10500) 26297 (17221) 43828 (28701)	350	1 1/4 UNC
AGP	DM52D	1,8 kW	1800 3600	-	160	1 1/4 UNC
AGP	DM51D	1,8 kW	3600	-	80	1 1/4 UNC
Baumax	OND-916PD-G	2,3 kW	1700	34000	168	1 1/4 UNC 1/2 GAS

Kao što vidimo, glavni parametri bušilica mogu se znatno razlikovati među proizvođačima, a dostupnost stalka za određeni model vrlo je važan čimbenik pri odabiru opreme.
Postolje često omogućuje bušenje s mnogo većim promjerima nego pri ručnom radu s strojem.

Primjena
Mikroudarno bušenje najčešće se koristi na visokobilnim i čak hidrauličkim betonom, osobito tamo gdje na gradilištu nije dopušteno korištenje vodenog hlađenja.

Prilikom probijanja kroz metalnu armaturu preporučuje se isključiti mikro-udarni način rada (ova je značajka dostupna na svim modelima) kako bi se smanjilo opterećenje vibracijama na operatera i spriječilo prekomjerno trošenje burgije.

Danas tehnologija mikro-udaraca postaje sve popularnija čak i na jednostavnijim projektima (renoviranje stanova, ureda ili trgovina) jer omogućuje znatno brži rad i dovršavanje više poslova u kraćem vremenu.

Na primjer, bušenje utornih rupa u običnom stanu u zidovima od betona M400:

• Kod udarnog bušilice, bušenje jedne rupe traje oko 4–5 minuta.

• Bušenje 70 rupa trajalo bi 5–6 sati čistog vremena bušenja.

• Uz mikro-udar, jedno bušenje traje oko 1 minute, pa cijeli posao traje nešto više od sat vremena.

To ne samo da štedi mnogo vremena, već i značajno smanjuje umor operatera jer bušenje s mikro-udarom zahtijeva minimalan napor.

Pravilna tehnika uključuje nježno ljuljanje burgije unutar rupe radi poboljšanja odvođenja prašine. To također pomaže oštriti segmente dijamantne jezgre, osiguravajući dosljedno visoku brzinu obrade.

Bez ove tehnike postoji rizik da se svrdlo zaglavi, uspori rotaciju ili čak zaustavi stroj — osobito pri bušenju dubljih rupa.
Međutim, ljuljanje treba izvoditi pod malim kutom odstupanja (5–10 stupnjeva) kako bi se izbjeglo neujednačeno trošenje ili savijanje segmenata.

Bušilice za mikro-udarni rad
Mogu li se obične dijamantne svrdla koristiti za mikro-udarno bušenje? To je često pitanje profesionalaca koji kupuju ovu opremu.

Većina burgija dizajniranih za udarne bušilice ili bušaće platforme tehnički može raditi u načinu mikro-udara, ali će im vijek trajanja biti znatno skraćen.

Zato su za rad s mikro-udarom razvijeni posebni segmenti s ojačanim dijamantima. Trenutno ADTnS nudi dvije takve svrdla:

✅ CS-X — kratki nastavak za bušenje s dubinom bušenja do 65–70 mm, dizajniran za razvodne kutije i priključne kutije. Dostupni promjeri: 68, 72, 82 mm. Vratilo: M16 s SDS Plus vratilom (adapter potreban za mikro-udarne strojeve).
Odlikuje ga orijentirani karbid za stabilne performanse tijekom cijelog životnog vijeka. Tijelo ima rupe za odsisavanje prašine pri korištenju s posebnim nastavcima.

✅ RS-TX — duži nastavak za rupe duboke do 320 mm, a još dublje uz produžetak. Raspon promjera: od 42 do 122 mm (korak 10 mm), nosač: 1 1/4 UNC.
Idealno za bušenje cijevi za vodu, klima-uređaja itd. Također ima orijentirane dijamante i žlijeb za bolje uklanjanje prašine.

Osim toga, Distar nudi lagane produžetke za ručno bušenje (navoj 1 1/4 UNC, duljine 200 i 300 mm, težine 700 g i 950 g, redom).
Njihova precizna izrada sprječava povećano odstupanje tijekom uporabe — savršeno za HVAC, grijanje i električne instalacije gdje standardna duljina svrdla nije dovoljna.

Rad bez prašine
Bušenje bez prašine sve je popularnije, osobito za rad u dovršenim interijerima gdje suho bušenje stvara velike oblake prašine.
Mnogi klijenti spremni su platiti više stručnjaku koji buši s usisom prašine kako bi izbjegli naknadno čišćenje.

Međutim, ne sve mikro-udarne bušilice imaju ugrađenu usisnu jedinicu za prašinu. Zato Mechanic nudi učinkovito i pristupačno rješenje:

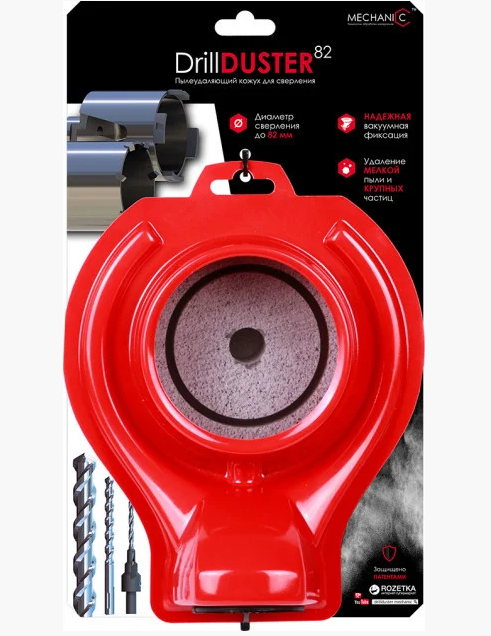

✅ DrillDuster 82 — uređaj za odsisavanje prašine za bušenje na maloj dubini do promjera 82 mm (savršen za utičnice).
Izrađen od izdržljivih materijala i opremljen snažnom vakuumskom fiksacijom, dobro prianja na svaku površinu.

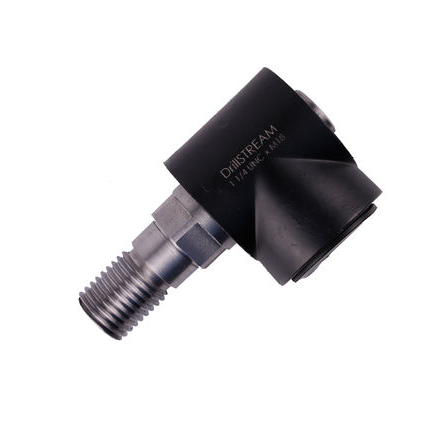

Drillstream. Ovaj uređaj omogućuje učinkovito odsisavanje prašine tijekom dubljeg bušenja jer se prašina uklanja kroz tijelo svrdla. Drillstream se postavlja između svrdla i vretena bušilice.

Dolazi s dvije vrste navoja — 1 1/4 UNC na 1 1/4 UNC i 1 1/4 UNC na M18. Osim odvođenja prašine, on također odvodi toplinu iz reznog područja, pružajući dodatno hlađenje svrdla tijekom rada.

Tvrtka nastavlja s inovacijama te će u bliskoj budućnosti za CS-X svrdla biti predstavljeni posebni nastavci za usisavanje prašine izravno s ruba svrdla.

Zaključci
Tehnologija mikro-udarnog bušenja podiže suho bušenje na potpuno novu razinu. Omogućuje brže dovršavanje posla uz znatno manji napor.

Iako je ova oprema znatno skuplja, važno je zapamtiti da je vrijeme najvrjedniji resurs. Za profesionalce koji redovito pružaju usluge suhog bušenja, povrat ulaganja u opremu za mikro-udarno bušenje vrlo je visok — a umor operatera znatno je manji u usporedbi s onima koji još uvijek buše udarnom bušilicom!
