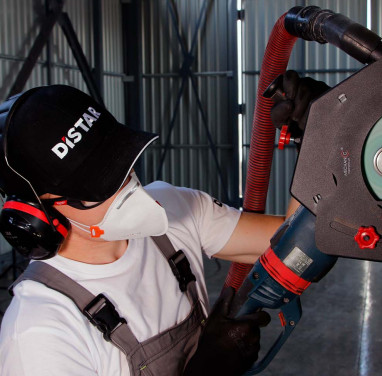

Rezanje utora na kutnoj brusilici i zidnoj frezi

Prilikom polaganja kabela, a ponekad i cijevi, kako ne bi smetali uređenju interijera, potrebno je izrezati posebne niše u zidu i u njih položiti instalacije.

To je proces koji se naziva rašpljivanje ili izrada utora. Prilikom rezanja građevinskih materijala stvara se značajna količina prašine. Zato se takvi radovi u većini slučajeva izvode uz usisavanje prašine.

Za te svrhe proizvođači električnih alata razvili su posebnu opremu – zidni žlijebnik. Međutim, takve se zadatke može obaviti i bez njega.

Upravo o tome, kao i o ostalim činjenicama koje se odnose na rezanje utora, govorit ćemo u nastavku.

Oprema za kanalenje.

Za rašpanje se koriste tri vrste opreme: kutna brusilica, udarna bušilica i rašpica za zidove. Svaki od ovih alata ima svoje prednosti i nedostatke, koje otkrivamo u nastavku:

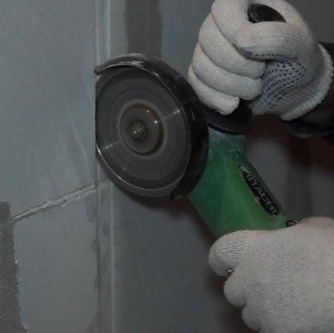

Uglovna brusilica. Glavna prednost je pristupačna cijena i svestranost upotrebe, jer pomoću uglovne brusilice možete rezati utore, ali i obavljati druge radove.

Rezanje utora kutnom brusilicom dugotrajan je proces jer je potrebno napraviti dva reza, a zatim izudarati ostatke građevinskog materijala.

Štoviše, nedostaci uključuju ravnomjernost reza. Gotovo je nemoguće ručno napraviti dva jednako ravna i paralelna reza, osobito kod dužih utora. Još jedan nedostatak je velika količina prašine pri radu.

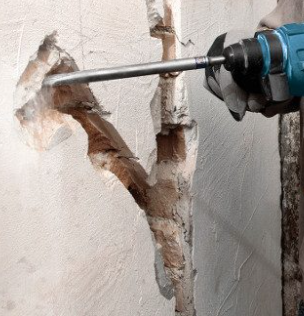

Udarni odvijač. Kao i kod kutne brusilice, glavne prednosti ovog alata su cijena i svestranost upotrebe.

Količina građevinskog otpada također se može smatrati prednošću, jer perforator razbija građevinski materijal na komade, bez stvaranja velikog oblaka prašine, za razliku od ugaone brusilice.

Korištenje perforatora za utubljenje je moguće, ali samo u slučaju abrazivnih ili mekih materijala. Prilikom obavljanja takvih radova, utor će biti neuredan i bit će potrebno mnogo vremena za njegovo izvođenje.

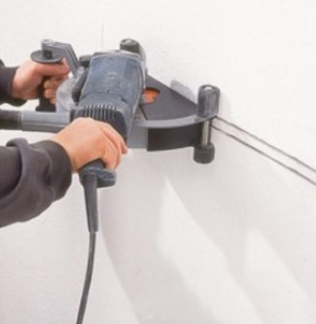

Zidni rezač. Ovo je najskuplji i najužeg spektra alat od navedenih. Upotreba zidnog rezača učinkovita je samo za velike količine posla.

Njezine glavne prednosti su mogućnost istovremene ugradnje 2 dijamantne ploče za rezanje za radove velikom brzinom; odsisavanje prašine i mogućnost izvođenja glatkih i paralelnih rezova.

Klopotica je najrjeđe korištena oprema za takve svrhe, stoga ćemo sljedeće govoriti o kutnim brusilicama i strojevima za utubljivanje zidova.

Uglovna brusilica. Na tržištu se danas nudi raznolikost uglovnih brusilica prema promjeru upotrijebljenog diska, snazi, pa čak i prema različitim vrstama napajanja (s kabelom i bežične).

Treba napomenuti da je prikladnije kupiti uređaj s kabelom jer je znatno snažniji. Gotovo sve kutne brusilice imaju linearnu brzinu rotacije od 80 m/s. Za raščišćavanje je bolje koristiti najsnažniju opremu.

Postoje ukupno 4 vrste kutnih brusilica prema veličini ugrađenog trošnog materijala i dubini rezanja:

Promjer 125 mm. Najpopularnija i najraširenija vrsta kutnih brusilica. Njihova maksimalna dubina reza je 30-35 mm. Često imaju snagu od 0,8-1,2 kW, ali postoje i snažnije i skuplje, sa snagom do 1,7 kW.

Rade uglavnom pri brzinama od 10.000 do 12.250 o/min i čine otprilike jednu trećinu tržišta kutnih brusilica.

Promjer 150 mm. Snaga ove vrste kreće se od 1 kW do 1,7 kW. Omogućuju dubinu rezanja do 45 mm i rade pri brzinama do 10.000 o/min.

Promjer 180 mm. Poput prethodnog, vrlo su nepopularni i zauzimaju do 5 % tržišta. Snažniji od prethodnih primjera – do 2,0 kW. Dubina rezanja je do 55 mm. Rade pri brzini ploče do 8500 o/min.

Promjer 230 mm. Druga najpopularnija vrsta kutnih brusilica nakon onih od 125 mm. Njihova snaga doseže 2,8 kW, pa i više. Omogućuju najveću dubinu rezanja – do 65 mm i rade pri brzinama vretena do 6550 o/min.

Zidni rezači. Prilikom odabira zidnog rezača trebali biste obratiti pozornost i na parametre kao što su snaga, dubina i širina utora, promjer ugrađene ploče i brzina rotacije.

Ovisno o promjeru ugrađene ploče, kreću se od 115 do 230 mm. Ako je kod kutnih brusilica lakše klasifikaciju temeljiti na promjeru ploče, kod zidnih rezača se ona temelji na snazi: ugrađuju se dvije ploče odjednom, stoga su snaga i brzina ploče temeljne karakteristike.

Snaga

Niske snage. Ova vrsta opreme ima snagu u rasponu od 0,8 kW do 1,3 kW. Bolje ih je koristiti za manje količine posla jer dugotrajna upotreba može dovesti do pregrijavanja i kvara motora. Često su to modeli s promjerom ploče do 125-150 mm i visokom brzinom vratila do 10.000 o/min.

Srednja snaga. 1,3 kW – 2,0 kW. S takvim dlijetima već je moguće izvoditi duža reza, zbog znatno veće snage pogona. Promjer ugrađene ploče najčešće je 150–180 mm, ali postoje i dlijeta srednje snage od 125 mm. Brzina rotacije, ovisno o promjeru, može se kretati od 4500 do 10 000 o/min.

3. Snažni. Koriste se za rad industrijskog opsega i omogućuju dugo i neprekidno rezanje. Imaju snagu u rasponu od 2 kW do 3 kW. Često koriste ploče od 180-230 mm i imaju brzinu vratila u rasponu od 4500 do 6600 o/min.

Brzina rotacije listova

Svi zidni rezači mogu se podijeliti u dvije skupine prema njihovoj rotacijskoj brzini. Na brzine do 6500 o/min i na brzine iznad 6500 o/min. Pri brzinama ispod 6500 o/min, list doživljava veće zagrijavanje i termičko trošenje.

Za te brzine potrebne su ploče sa specijalnim svojstvima. U nastavku možete pronaći tablicu s položajem vrsta ploča ovisno o rotacijskoj brzini.

Najpopularniji modeli zidnih rezača i kutnih brusilica imaju disk promjera 125 mm. Općenito, oni omogućuju dubinu rezanja od 30 mm, što je sasvim dovoljno za polaganje kabela.

Neki su proizvođači dizajnirali svoju opremu tako da možete postići dubinu reza od 40 mm (samo na uređajima za utubljivanje). Glavni razlog za to je što u nosivim konstrukcijama duboki žlijeb može dovesti do kobnih posljedica, jer značajno smanjuje čvrstoću i nosivost zida.

Obrađivost materijala i odabir ploče.

Žlijebovi se izrađuju u radikalno različitim materijalima s aspekta obradivosti. Neke se može rezati vrlo lako gotovo bilo kojim listom, dok drugi zahtijevaju profesionalnije listove za teški beton.

Osim razlike u tvrdoći materijala, pri rezanju utora možemo naići na metal koji će uvelike utjecati na rad oštrice.

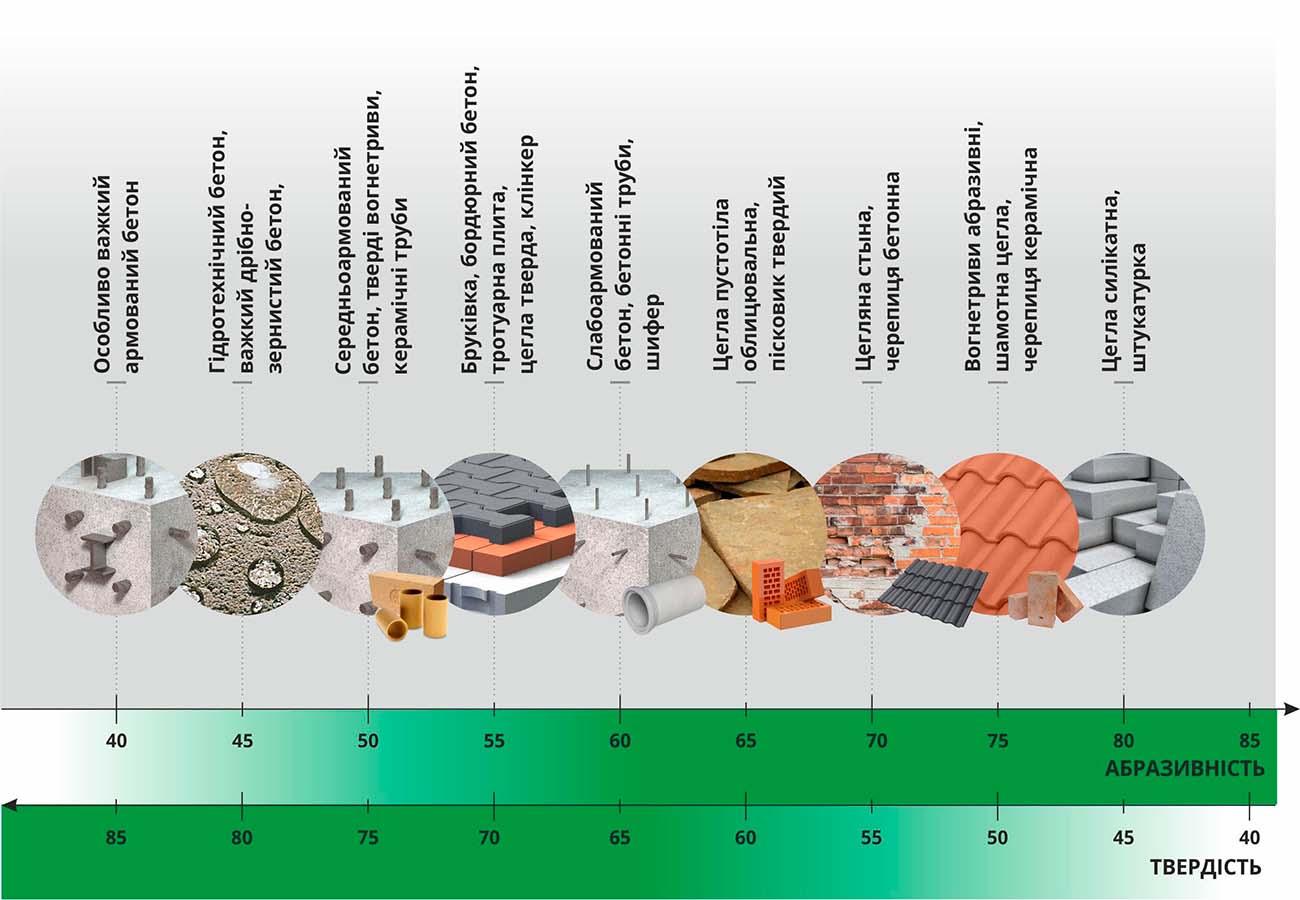

Obradu bilo kojeg materijala utječu dva čimbenika: njegova tvrdoća i abrazivnost.

Abrasivnost ne utječe samo snažno na brzinu obrade, već i na vijek trajanja alata, budući da abrazivne čestice uzrokuju stalno visoko trošenje dijamantnog sloja i time smanjuju vijek trajanja dijamantne ploče.

Ako obrađeni materijal ima visoku tvrdoću i nisku abrazivnost, potrebno je odabrati specijaliziranu dijamantnu ploču.

Prije opisivanja prednosti dijamantnih reznica, želio bih predstaviti dvije njihove podgrupe – segmentirane i turbo.

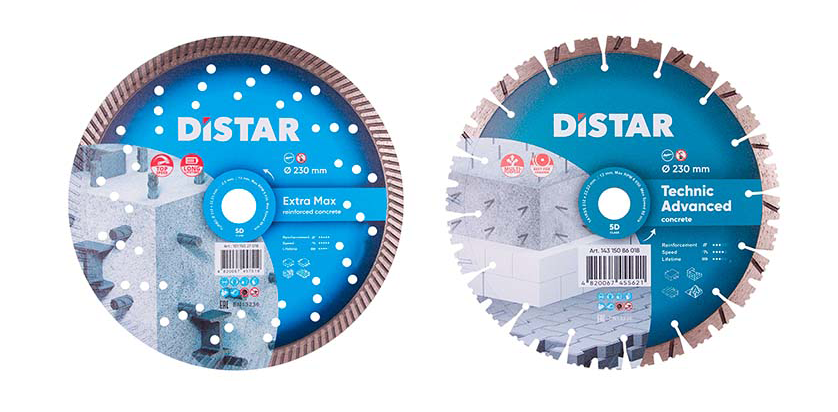

Turbo nasuprot segmentu

Tijekom procesa rezanja dijamantna ploča nalazi se u zatvorenom kućištu, stalno je pod opterećenjem i tijelo se brzo zagrijava, širi se, povećavajući rizik od gubitka krutosti.

Zato se za izrezivanje utora preporučuju samo segmentirane ploče, jer zbog njihove konstrukcije širenje tijela ne dovodi do pukotina u sloju koji nosi dijamant, za razliku od turbo ploča s neprekinutim zatvorenim slojem.

Razmotrite glavne predstavnike za izvođenje radova na utubljivanju zidova.

• TM "Baumesser" – Rapid Pro. Ovaj list dostupan je u dva promjera – 125 mm i 230 mm. Namijenjen je za širok raspon materijala s visokim i srednjim stupnjem abrazivnosti. Ne preporučuje se za upotrebu na tvrdom ili armiranom betonu. Ima prosječan vijek trajanja, stoga je idealno rješenje za obavljanje manjih količina posla. Agresivni turbo sloj s zubima na rubu osigurava visoke brzine rezanja čak i na slabijim uređajima.
• TM "DISTAR" – Technic Advanced. Ovo je pilo vodeće u svom razredu za utubljivanje. Širok raspon promjera – 115, 125, 150, 180 i 232 mm – pokriva sve vrste strojeva za utubljivanje zidova. Turbo segmenti savršeno rade na opremi bilo koje snage. Također izvrsno radi s armaturom.
• TM "DISTAR" – Meteor. Pila je dostupna u dva promjera – 125 mm i 230 mm. Izvrsno je rješenje za vrlo čvrste i visoko armirane betone. Ova pila je neizostavno rješenje za velike količine posla jer ima resurs nekoliko puta veći od prethodne dvije.

Ove tri ploče su najčešće rješenje za rezanje utora, kako na kutnim brusilicama tako i na strojevima za utoranje zidova. Ako nemate skupu opremu, ali trebate obaviti ovu vrstu posla na kutnoj brusilici i bez prašine, onda će vam u tom slučaju pomoći posebni uređaji TM "MECHANIC".

Pozicioniranje ploče, ovisno o brzini rotacije

Brzina rotacije, o/min	Abrasivni materijal	Tvrdi materijal
Do 6500	Rapid Pro	Meteor
Preko 6500	Technic Advanced	Technic Advanced
	Rapid Pro	Meteor

TM "Mechanic" uređaji za odsisavanje prašine.

Svi modeli zidnih utornih glodala opremljeni su posebnim sakupljačem prašine za maksimalnu udobnost pri radu, no zbog visoke cijene neki majstori taj posao obavljaju samo kutnom brusilicom.

U slučaju polaganja kabela ili cijevi u prostorijama s dovršenim popravkom, upotreba usisivača prašine je obavezna. Posebno za te svrhe u TM-u "MECHANIC" razvijeno je nekoliko uređaja za kutne brusilice.

Svi imaju univerzalni tip montaže i pristaju na bilo koji model kutne brusilice. Zahvaljujući konstrukcijskim značajkama, rezač može u potpunosti vidjeti i kontrolirati proces rezanja.

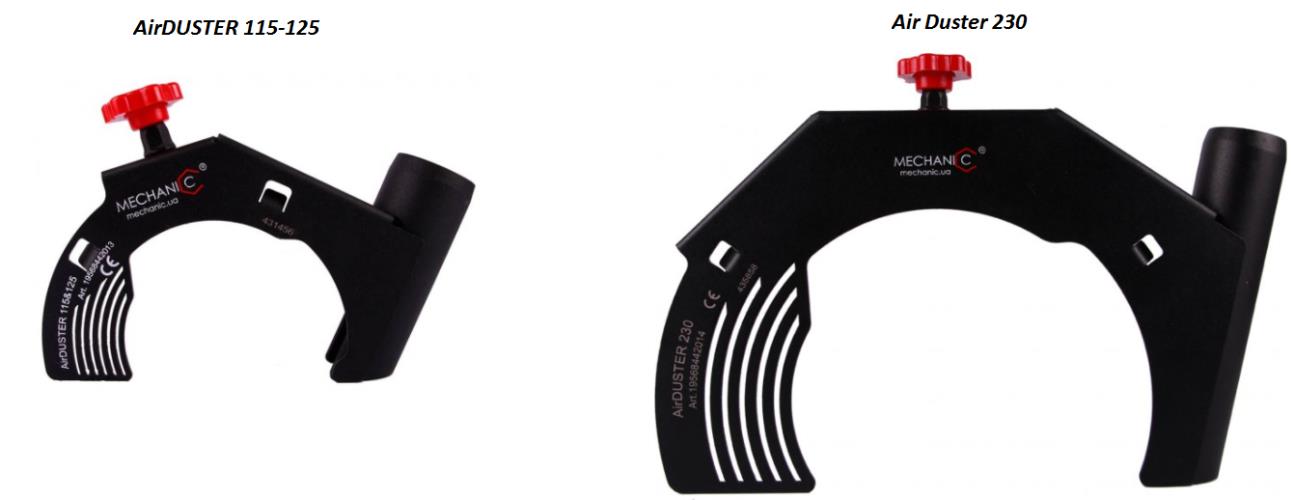

AirDUSTER 115-125, 230. Povoljna izvedba. Ima samo funkciju usisavanja prašine. Korištenjem ovog uređaja morat ćete izrezati utor u dva reza, dok učinkovitost usisavanja prašine premašuje 95%.

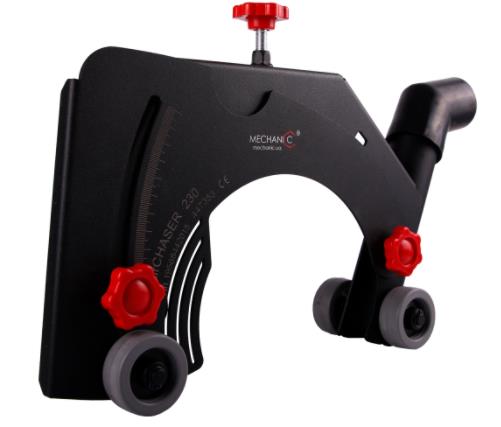

AirChaser 230. Funkcionalni poklopac za kutnu brusilicu promjera 230 mm. Opremljen je posebnim kotačićem za jednostavno kretanje po materijalu, kao i za održavanje reznog diska okomitim na žlijeb. Ima funkciju podešavanja dubine.

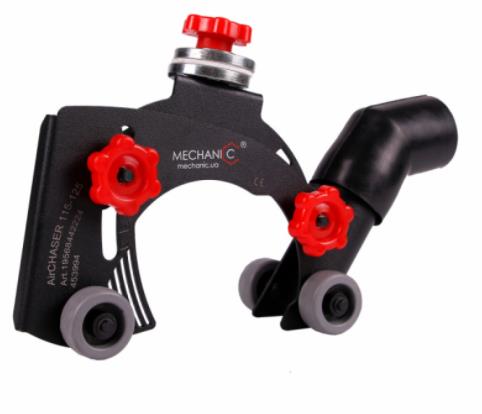

AirChaser 115-125. Pribor za kutnu brusilicu s promjerima 115 i 125 mm. Poput uređaja 230, ima praktične plastične kotačiće i podešavanje dubine reza.

Paket uključuje poseban razmaknik i dodatnu steznu maticu, zahvaljujući kojima je moguće istovremeno postaviti dvije ploče na vreteno kutne brusilice i pretvoriti je u punopravnu strojnicu za utore.

Uz to, komplet uključuje nekoliko plastičnih podloški za podešavanje širine utora.

Zahvaljujući ovim povoljjnim uređajima, svaki kutni brusilica može postati gotovo punopravna mašina za utubljivanje zidova po pristupačnoj cijeni.

Zaključci

Ako ste početnik, pravilno pristupite odabiru opreme za rezanje utora, uzimajući u obzir glavne parametre: snagu, maksimalnu dubinu i širinu utora.

No, odabir pravih potrošnih dijelova za opremu već je korisna vještina ne samo za početnika, već i za iskusnog stručnjaka. Na tržištu postoji mnogo različitih modela ploča; međutim, manje je specijaliziranih potrošnih dijelova za utubljivanje.

Neki poznati brendovi imaju cijene za takve ploče promjera 125 mm koje čak premašuju trošak mnogih ploča promjera 230 mm. Najbolje je imati nekoliko različitih modela ploča za upotrebu na raznim materijalima!
